Brücke mit Symbolkraft

Beleuchtung der Ponte San Giorgio von Renzo Piano

Eine Brücke, die an den Rumpf eines Schiffes erinnert, die sich scheinbar schwerelos sowohl in die Landschaft des Polcevera-Tals als auch in den urbanen Kontext integriert und die 1000 Jahre lang besteht. Diese Idee hatte Stararchitekt Renzo Piano für das Nachfolgeprojekt der 2018 eingestürzten Morandi-Brücke in Genua. Zur erfolgreichen Umsetzung der Entwurfsidee trägt auch das Lichtdesign wesentlich bei.

Lesezeit: ca. 6 Minuten
Abb.: Die neue Ponte San Giorgio von Renzo Piano überspannt das Polcevera-Tal mit einer Länge von knapp 1.100 m. Dank wohl überlegter Ausführung und subtiler Beleuchtung verbindet sich die Genueser Brücke mit der Landschaft und dem urbanen Kontext. Paolo Carlini für iGuzzini

Der Schrecken über das Unglück, das 2018 mit dem Einsturz der nur 40 Jahre alten Morandi-Brücke und dem damit verbundenen Tod von 43 Menschen geschah, saß noch tief, als Renzo Piano seinen Entwurf für den Brücken-Nachfolger vorstellte. In einer Rekordzeit von nur zehn Monaten wurde der Entwurf umgesetzt, nachdem der gebürtige Genuese sich gegen Santiago Calatrava hatte behaupten können.

Eine einfache und unkomplizierte, jedoch nicht gewöhnliche Brücke lautete das Entwurfsziel von Renzo Piano. Anders als ein rein technisches Verkehrsbauwerk sollte die nach Genuas Schutzheiligem benannte Ponte San Giorgio als Zeichen des Aufbruchs stehen und mit hohem sozialem, ökonomischem und strategischem Anspruch Modellcharakter für die Erneuerung der Verkehrsinfrastruktur Italiens bieten.

Abb.: Die Mastleuchte Zena für die Fahrbahn hat iGuzzini nach dem Entwurf von Renzo Piano projektspezifisch entwickelt. Dank eines Auslegers und zweier Leuchtenköpfe beleuchtet sie alle Fahrspuren von der Mitte aus. Paolo Carlini für iGuzzini

Visuelle Entmaterialisierung der Masse

Mit einer Länge von 1.100 m überspannt die neue urbane Brücke das Polcevera-Tal. In 45 m Höhe wird die 30 m breite, vier Fahrspuren und zwei Notspuren aufnehmende Fahrbahn von 18 Stahlbetonpfeilern, deren elliptischer Querschnitt 4,5 x 9 m beträgt, getragen. Die stromlinienförmige Gestaltung der Ellipse erlaubt dem Tageslicht, über ihre Oberfläche zu gleiten und den Brückenpfeilern damit visuell Masse und Präsenz im urbanen Kontext zu nehmen. Mit Ausnahme der drei zentralen 100 m langen Stützweiten, welche den Polcevera-Fluss und die Gleisanlagen der Bahn überqueren, beträgt die Distanz zwischen den Pfeilern jeweils 50 m. Strukturell und seismisch ist die Fahrbahn von den Pfeilern isoliert. So kann sie – bei unbeeinträchtigter Stabilität und Festigkeit – dank spezieller Stützvorrichtungen »atmen«. Mit diesem Ansatz wurde es möglich, die Abmessungen der Strukturen, Substrukturen und vor allem der Fundamente mit Rücksicht auf den hochgradig urbanen Kontext zu limitieren. Die Form der Fahrbahn indes erweist sich architektonisch von großer Bedeutung. Denn die allmähliche Verjüngung in Richtung der Brückenköpfe mindert visuell die Wucht der neuen Infrastruktur. Zudem lässt der helle Farbanstrich der Stahlelemente die Brücke mit der Landschaft harmonieren.

Aus bekanntem Grund genoss das Thema Sicherheit bei dem Bauprojekt oberste Priorität. So ist die Brücke zur infrastrukturellen Steuerung und Wartung mit automatischen Robot- und Sensorsystemen sowie einem Entfeuchtungssystem ausgerüstet, das die Bildung von salzigem Kondenswasser verhindert und Korrosionsschäden minimiert. Ein Überwachungssystem im Dauerbetrieb gewährt die ständige Kontrolle des Zustandes der Brücke und die von dem System erfassten Daten ermöglichen die Erstellung einer Datenbank, die ausgewertet, überwacht und als Grundlage für zukünftige Bauten desselben Typs verwendet werden kann.

Das von Renzo Piano entworfene und von Italferr entwickelte Beleuchtungskonzept soll die Anmutung der Brücke bei Tage in der Dunkelheit fortsetzen. Dank einer subtilen professionellen Straßen- und Architekturbeleuchtung konnte es gelingen, die visuelle Entmaterialisierung, welche durch die Tageslicht-Streiflichter auf den Pfeilern und durch die filigrane Ausbildung des Brückenrandes realisiert ist, die Assoziation an einen Schiffsrumpf auch am Abend und in der Nacht adäquat darzustellen. Während die funktionale Straßenbeleuchtung über ein einziges Element erfolgt, gliedert sich die Inszenierung der Brückenstruktur in drei Bereiche. Zum Einsatz kommen sowohl völlig neu entwickelte Leuchten als auch projektspezifische Modifikationen von Produkten, die bereits Bestandteil des großen iGuzzini-Portfolios sind.

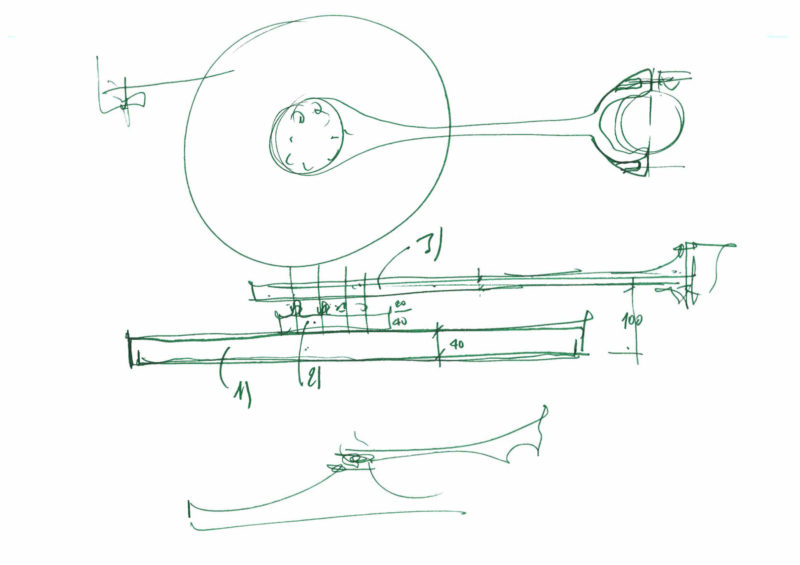

Abb.: Der von Renzo Piano entworfene und von iGuzzini entwickelte Spezialleuchtkörper für die Mastleuchten ist in seiner Form einer Pleuelstange nachempfunden. Foto/Skizze: Mit freundlicher Genehmigung von RPBW Mit freundlicher Genehmigung von RPBW
Mit freundlicher Genehmigung von RPBW

Mastleuchten mit Funktionslicht und Sinnbildcharakter

Zur Beleuchtung der Hauptfahrbahn wurden in der Mitte der Fahrspuren im Abstand von 50 m und somit analog zu den Brückenpfeilern 18 speziell entwickelte 28 m hohe Masten, die nach oben konisch auslaufen, positioniert. Dieselbe Beleuchtungslösung, jedoch in kleineren Abmessungen und auf niedrigeren Masten (14 m), wurde entlang der besonders anfälligen Sicherheitsbereiche, nämlich der Zufahrtsrampen und eines kurzen Anfangsabschnitts, eingesetzt.

Der von Renzo Piano für diese Masten entworfene Spezialleuchtkörper ist in seiner Form einer Pleuelstange nachempfunden. Das runde, flache und aerodynamische Leuchtengehäuse ist mittels eines stählernen Profilauslegers, der die Leuchte auf die Straße ausrichtet, mit dem zylindrischen Mast verbunden. Diese Loslösung der beiden Leuchtenelemente erweckt den Eindruck schwebender Leichtigkeit. Das die Spezialleuchte haltende Flanschsystem am Ende der Verjüngung des ersten Mastabschnitts integriert sich vollständig in die Bauform des Mastes. Die beiden Ausleger dagegen verbinden sich harmonisch mit Mast und Leuchtengehäuse.

Zugunsten einer effektiven Ableitung der durch die LED erzeugten Wärme und der damit verbundenen Garantie langlebiger Leistungsfähigkeit wurde das Gehäuse aus gefrästem Aluminium gefertigt. Dank der glatten und gebogenen Oberfläche werden Wasserablagerungen vermieden. Statt die Versorgungseinheit in dem auf 14 m Höhe installierten Leuchtengehäuse zu integrieren, wählte man dafür einen am Boden befindlichen wasserdichten Schaltschrank, der eine Wartung ohne Hubwagen ermöglicht. Der in drei Module aufgeteilte LED-Schaltkreis erlaubt bei Ausfallen eines Schaltkreises einen optimalen Ausgleich. Denn mittels automatischer Dimmung bringen die zwei übrigen Kreise dieselbe Lichtmenge auf die Straße.

Die im ligurischen Dialekt »Zena« (Genua) genannte projektspezifisch entwickelte Mastleuchte hält den natürlichen Beanspruchungen der Brücke und dem hohen Windaufkommen dank ihrer Konstruktion stand.

Abb.: Die Szenografie der seitlichen Brückenbegrenzungen erfolgt mittels in Reihe geschalteter miniaturisierter Spezialhängeleuchten mit breitstrahlender Optik und weichem Lichteffekt. Die Leuchten unterstreichen den visuellen Schwebezustand der Infrastruktur. Paolo Carlini für iGuzzini
Abb.: Die Untersicht der Ponte San Giorgio wird szenografisch mit Lichtbändern beleuchtet, die zwischen den Köpfen der Brückenpfeiler und den Stützvorrichtungen verbaut sind. Die Stützvorrichtungen erlaubten die Limitierung der Bauteile im Sinne des urbanen Kontexts. Paolo Carlini für iGuzzini

Spezialoptiken erzeugen Segel aus Licht

Mit ihren asymmetrischen Abstrahlwinkeln erzeugen die in den Leuchten verbauten Spezialoptiken, welche die für die Fahrspuren erforderlichen Lichtwerte garantieren, Segel aus Licht. Mit dieser Anspielung wirkt die Brücke einmal mehr wie ein weißes Linienschiff, welches das Tal durchquert und das östliche Levante-Ufer mit dem westlichen Ponente-Ufer verbindet. Mit zwei »Platea Pro«-Strahlern, die am Sockel der Masten eingelassen sind, wurde die Fahrbahnbeleuchtung zudem um ein szenografisches Element ergänzt. Zur Spitze jedes Mastes ausgerichtet, konzentriert sich der Lichteffekt der Strahler oberhalb der Verjüngung und macht das Gestaltungskonzept damit auch bei Dunkelheit erlebbar.

Szenografische Elemente für die Ästhetik

Weitere szenografische Elemente, die zum Sinnbildcharakter der Brücke beitragen, kommen an den seitlichen Abschlüssen und der Untersicht der Fahrbahnkonstruktion zum Tragen. Für die Inszenierung der Brückenbegrenzungen entwickelte iGuzzini miniaturisierte Spezialhängeleuchten mit breitstrahlender Optik und weichem Lichteffekt. In Reihenschaltung erzeugen sie über die gesamte Länge der Brücke beidseitig eine durchgängige Lichtlinie und unterstreichen den visuellen Schwebezustand der Infrastruktur. Jede der 1.535 Leuchten ist mit einer wasserdichten Box mit Versorgungseinheit und Verkabelung ausgerüstet, die an der Brückenstruktur befestigt sind und über das obere Gitter, also in einer sicheren Zone innerhalb der Leitplanken, zu Wartungszwecken begangen werden können. Der Wartungsaspekt besitzt eine grundlegende Bedeutung für sämtliche Elemente, einschließlich der Beleuchtungslösungen. So wurden Versorgungseinheiten und Kabel von Anfang an als zugängliche Remote-Lösungen konzipiert, um die Inspektion und den Ersatz von Teilen zu begünstigen.

Für die Beleuchtung des »Fahrbahnbauchs« wurden »Linealuce«-Lichtbänder zwischen den Köpfen der Pfeiler und den Stützvorrichtungen verbaut. Mit ihrer Ausrichtung heben sie den Rhythmus des Abfolgemusters der Pfeiler hervor. Auf den Ellipsen erzeugen die Lichtbänder Streiflichter, die den Effekt des Tageslichts nachahmen. Auch abseits des Sicherheitsdenkens bleibt zu wünschen, dass die Ponte San Giorgio tatsächlich 1000 Jahre lang bestehen wird. Denn in ihrer wunderschönen, beinahe schon poetischen Anmutung hat sie längst den Status eines Wahrzeichens der Superba, wie Petrarca die ligurische Hauptstadt nannte.

Abb.: Mit ihren asymmetrischen Abstrahlwinkeln erzeugen die in den Leuchten verbauten Spezialoptiken, welche die für die Fahrspuren erforderlichen Lichtwerte garantieren, Segel aus Licht. Foto: Mit freundlicher Genehmigung von RPBW Mit freundlicher Genehmigung von RPBW
Abb.: Das von Renzo Piano entworfene aerodynamische Leuchtengehäuse ist mittels eines stählernen Profilauslegers, der die Leuchte auf die Straße ausrichtet, auf 14 m Höhe mit dem zylindrischen 28 m hohen Mast verbunden. Mit freundlicher Genehmigung von RPBW

Weitere Informationen:

Eröffnung: 4. August 2020

Gesamtlänge: 1.067 m, Breite: 31 m, Höhe: 56 m

Architekt: Renzo Piano Building Workshop RPBW Architects, www.rpbw.com

Projektgesellschaft: Italferr

Leuchten: iGuzzini, Recanati, www.iguzzini.com

Text: Petra Lasar, Rösrath

Fotos: sofern nicht anders angegeben Paolo Carlini für iGuzzini
